有攝友PM問我如何改良SC-01，讓機頂與延長端的熱靴一起觸發， 原先的設計是利用後頭的開關切換，只能單邊觸發，這樣的設計是很stupid的 (因為只要某一邊的閃燈不閃，只要關閉它的電源)， 因此我研究了開關線路改良了一下， 這是六組滑動開關所構成的， 每一組分為三pin ( 1 IN/ 2 OUT)，因此只要將此六組3PIN分別短路，就大功告成。
兩頭一起閃的好處就是不會白白浪費機頂觸發，可以同時用機頂閃補背景，或是打跳光， 而讓延長端負責前景的照明。

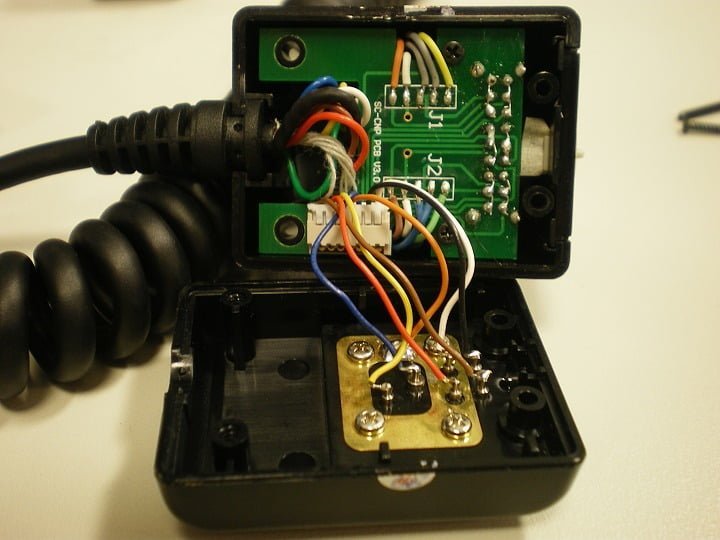

以下是改良圖， 請用烙鐵按圖施工便成 (要鬆開四個螺絲， 底端的螺絲被兩個rubber所蓋住， 要用尖銳的東西挖開來)， 目前測過K20D加銀燕與AF360是OK的， 另外EOS 450D也是可以，要注意的是因為保固標籤在兩個前後蓋中間，一旦打開便失去保固，不過這東西只是機構接線，無任何電子線路，要壞還真困難。

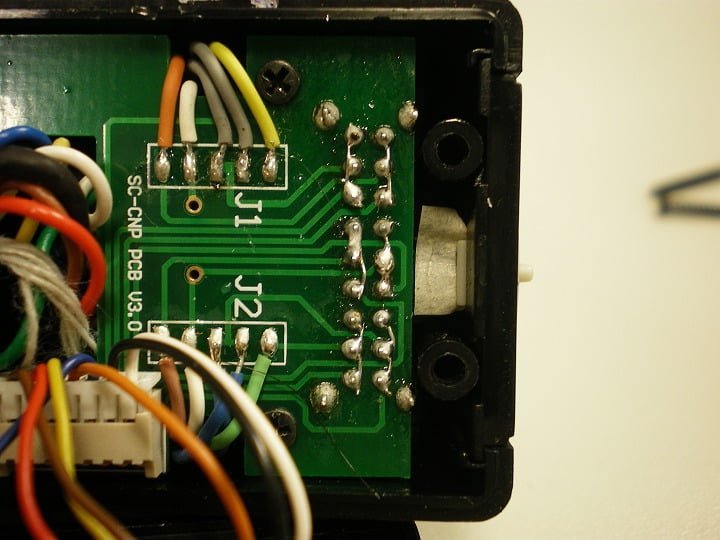

圖片中有兩排 ， 邊緣四個pin是固定pin不要理它，左右排各9PIN ， 原來18pin 是都沒有連在一起的，現在把左邊分三等份， 每一等份有三個pin ， 把它們連起來，右邊也是，這樣就行了。

順便一提幾點

1.改完之後， 那個開關就形同虛設了，它是各系統都能使用(除了Sony)，所以要換系統也不需要賣出，買東西就要買那種多系統能用的。

2.以k20d而言，內閃彈起會被機頂閃燈座卡住，但還是可以半開的，在非大太陽光底下仍然可以用一半的光來觸發AF360(當然AF360的觸發要面向內閃)。

3.因為裡頭無任何被動與主動電子零件，有效的信號線共有六條，這六條可以都被P/C/N 系統所使用到，所以XXTTL都不會有影響，除非閃光燈接點內的等效阻抗過低，才會使並聯兩個閃燈之後，SINK過多電子訊號的電流。

2008/10/13補充說明TTL的疑問:
有關於TTL，我們先來想想TTL的工作模式，

首先全按快門那一瞬間，閃光燈會預閃，將受攝物照明，因此反射光透過鏡頭到機身的CCD/CMOS 將受攝物反射回來的光線與及之前半按快門所測光組成之光圈與快門作比較，再進一步由機身送訊號給閃燈要求閃燈以多少出力來輸出以達到最好的曝光值。

在這樣的傳送過程中，其信號似乎是由機身單向送信號給閃燈，閃燈並不送信號給機身(感測光線大小不是由閃燈作的，而是由CCD/CMOS作的)，也就是單向傳送，既然是單向傳送，如果信號準位是電壓驅動(用FET)，就不會有驅動不足的問題，如果是電流驅動，電流不足時則可以加上NPN隨偶器放大電流，對單點閃燈而言，其觸發點平常都為HIGH，只要為LOW，就會觸發閃燈，所以接上十個單點閃燈也沒問題。

CANON系統中的熱靴有四個信號與一個地，我不清楚它們是不是兩組差動訊號(比如I^2C等等)，如果這些訊號都是單向的，那麼並聯兩顆430EX 或是580EX 應該也沒問題， 只是預閃會由兩隻在E-TTL模式中的閃燈同時作動，而相機會因為SENSOR到DOUBLE的反射光而同時傳送誤判的值給閃燈，讓兩隻閃燈以為環鏡光線很強，所以同時減弱輸出，由兩隻閃燈分別出力1/2，加起來就等於一個閃燈的輸出，看起來錯誤的判斷還是能得到正確的結果。

我知道有時機身會傳送鏡頭焦長資訊給閃燈，但是我不知道閃燈會不會傳閃燈的資訊給機身(如脖子轉了90度，最大GN值等等)，單以TTL的原理，應該只是單向的，我不知道E-TTL I & II 的訊號是不是雙向的，如果是，的確會讓信號打架，我沒有兩隻E-TTL的閃燈能試，如果那位同學改了發現有問題，請告訴我一聲，同學們還是可以改回來，只需要把焊接點焊開就好。

順便一提的是，如果一隻是TTL，另一隻是自動單閃燈(如PE-36S)，或是兩隻都是自動單閃燈，那就沒問題了，因為自動閃燈上頭有它自己的光感測器，不是透過機身的CCD/CMOS，所以它閃它的，跟機身是無關的，只是兩隻自動單閃燈的出力是兩倍，機身絕不會發現那兒不對勁了，應該事前先減少閃燈上頭的設定幾EV再說。
